無軸螺旋輸送機硫化銨輸送機
硫化銨專用無軸螺旋輸送機結構特點
U型截面：外形結構尺寸與LS系列螺旋輸送機基本相同
無軸螺旋：螺旋體為較厚的帶狀螺旋，無螺旋軸，頭部與驅動軸相連。結構上分單、雙葉片兩種，材質分為碳鋼、不銹鋼兩類，按螺距比有1:1和2:3兩種。
滑動襯板：無軸螺旋體中間、尾部工作支撐件，材質上分為高強度工程塑料、不銹鋼、其他高耐磨材料三類。硫化銨專用無軸螺旋輸送機
工作部件：與WLS型工作部件基本相同。吸收采用LSY系列螺旋輸送機優秀成熟的技術，兼有WLS型螺旋輸送機的結構特點。
圓管機殼：密閉性能好，可達氣密級（0.02mpa）性能，可在正、負壓工況條件下工作。
硫化銨專用無軸螺旋輸送機
普通機型：對纏繞物料（如生硫化銨專用無軸螺旋輸送機活垃圾）、纖維物料（如木屑、木片）的輸送，具有獨特優勢。
耐熱機型：無尾段支撐時對熱料、高溫物料的輸送。如高爐高溫回收粉塵、高溫爐灰（渣）的輸送。
普通機型：輸送粘附性較強、糊狀粘稠物料。如污水中污泥、含水率高的渣土等。
隔爆機型：易燃、易爆物料的輸送。如燃料室燃料（煤粉）的進給。
螺旋輸送機是目前常用的輸送設備之一，由于其結構簡單，橫街面積尺寸小，特別是能夠密閉輸送，對環境污染程度少的優點，現在正在被污水處理行業作為物料輸送首選設備之一。
螺旋輸送機的物料輸送是靠旋轉的葉片推移滑行的，輸送方向決定螺旋葉片的左右旋向與其轉動方向，所以根據需要可以單向輸送和雙向輸送，也可以多點裝料。可以水平或傾斜一定角度安裝，物料從進料口進入螺旋體中，通過螺旋的旋轉物料從出料口裝運或進入壓榨機壓榨、脫水后裝運。輸送機長度L由客戶選定，動力驅動裝置采用雙擺線齒輪減速機或渦輪斜齒輪減速器，它可以安裝在輸送機的入口端（推擠式螺旋）也可以安裝在出口端（牽拉式螺旋），設備的U型槽底部，設有防磨損的保護性襯套，它根據輸送物料的不同來選用。
無軸螺旋輸送機的用途：WLS型系列螺旋輸送機用于污水處理廠輸送中細格柵除污機柵渣和壓濾機泥餅、以及生活垃圾、污泥、泥漿等纏繞性粘性物料。環保性能好，采用全封閉輸送和易清洗的螺旋表面，可保證環境衛生和所送物料不受污染硫化銨專用無軸螺旋輸送機、不泄露。扭矩大能耗低。
由于螺旋輸送機無軸物料不易堵塞，排料口不易堵塞因而可以較低速度運轉，平穩傳動，降低能耗。
我公司開發生產的移動型螺旋輸送機，能機動工作，一機多用。即可下方出料又可端頭出料。采用特制襯板，可在高溫下使用。結構緊湊節省空間外形美觀操作簡便經濟耐用。
螺旋輸送機技術參數表
規格型號 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距 | 100 | 160 | 200 | 250 | 250 | 355 | 400 | 450 | 500 | 560 | 630 |
轉速（r/min） | 140 | 112 | 100 | 90 | 80 | 71 | 63 | 50 | 40 | 32 | 25 |
輸送量（m3/h） | 2.2 | 7 | 13 | 22 | 31 | 62 | 98 | 140 | 200 | 280 | 380 |
轉速（r/min） | 112 | 90 | 80 | 71 | 63 | 56 | 50 | 40 | 32 | 25 | 20 |
輸送量（m3/h） | 1.7 | 6 | 10 | 18 | 24 | 49 | 78 | 112 | 160 | 220 | 306 |
轉速（r/min） | 90 | 71 | 63 | 56 | 50 | 45 | 40 | 32 | 25 | 20 | 16 |
輸送量（m3/h） | 1.4 | 5 | 8 | 14 | 19 | 39 | 62 | 90 | 126 | 176 | 245 |
轉速（r/min） | 71 | 50 | 50 | 45 | 40 | 36 | 32 | 25 | 20 | 16 | 13 |
輸送量（m3/h） | 1.1 | 3.1 | 6.2 | 11 | 15.4 | 31 | 50 | 77 | 102 | 140 | 198 |

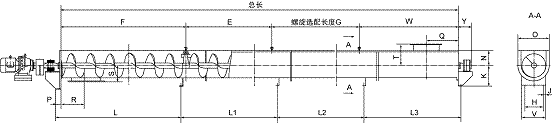

螺旋輸送機尺寸圖
