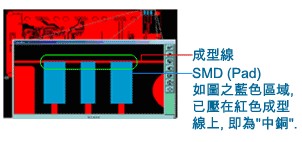

線路SMD在成型線上，請確認是按原稿“中銅”制作？還是“內縮”線路SMD，不允許中銅？

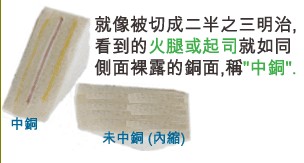

什么是“中銅”？什么是“內縮”？
當SMD超出成型線外，若依原稿制作，即會在最后CNC成型時造成橫切銅面之情形，而側邊有裸銅之現象。
若不想要有此情形產生，即可將SMD縮小至成型線內6mil，稱“內縮”。
但若此處需連接其他配件部分，需導通或需接地，則建議以：“中銅”方式處理
