SMT貼片加工的生產過程中偶爾會出現一些我們不希望看到的加工缺陷或不良現象，對于有問題的PCBA產品我們是不能放任其流入下一加工環節甚至出廠的。接下來PCBA廠家-深圳宏力捷為大家介紹SMT貼片加工返修流程。
SMT貼片加工返修三部曲
一、PCBA解焊拆卸
1、先去除PCBA涂敷層，再清除工作表面的殘留物。
2、在熱夾工具中安裝形狀尺寸合適的熱夾烙鐵頭。
3、把烙鐵頭的溫度設定在300℃左右，可以根據需要作適當改變。
4、在片式元件的兩個焊點上涂上助焊劑。
5、用濕海綿清除烙鐵頭上的氧化物和殘留物。
6、把烙鐵頭放置在SMT貼片元件的上方,并夾住元件的兩端與焊點相接觸。
7、當兩端的焊點完全熔化時提起元件。
8、把拆下的元件放置在耐熱的容器中。
二、PCBA焊盤清理
1、選用鑿形烙鐵頭，溫度設定在300℃左右，可根據需要作適當改變。
2、在電路板的焊盤上涂刷助焊劑。
3、用濕海綿清除烙鐵頭上的氧化物和殘留物。
4、把具有良好可焊性的柔軟的吸錫編織帶放在焊盤上。
5、將烙鐵頭輕輕壓在吸錫編織帶上，待焊盤上的焊錫熔化時，緩慢移動烙鐵頭和編織帶，除去焊盤上的殘留焊錫。
三、PCBA組裝焊接
1、選用形狀尺寸合適的烙鐵頭。
2、烙鐵頭的溫度設定在280 ℃左右，可以根據需要作適當改變。
3、在電路板的兩個焊盤上涂刷助焊劑。
4、用濕海綿清除烙鐵頭上的氧化物和殘留物。
5、用電烙鐵在一個焊盤上施加適量的焊錫。
6、用鑲子夾住SMT貼片元件，并用電烙鐵將元件的一端與已經上錫的焊盤連接,把元件固定。
7、用電烙鐵和焊錫絲把元件的另一端與焊盤焊好。
8、分別把元件的兩端與焊盤焊好。
深圳宏力捷PCBA加工優勢
1. 實力保障

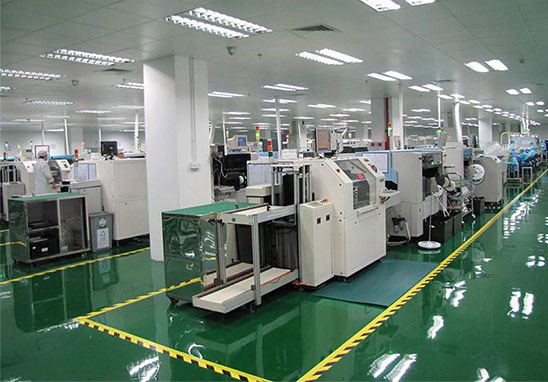

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
深圳宏力捷推薦服務：PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
