八、環境設定
1. 工作編輯區：
由于PADS大部份零件的腳位間距都是以50或100格點為單位，所以在做零件布局或布線時，我們希望走線能很容易正確的和零件銜接，因此做以下格點設定：
(1) 按鍵盤 [Ctrl + Enter] 鍵或點選功能表 [Tools / Options] ，開啟「選項 (Options)」彈窗。

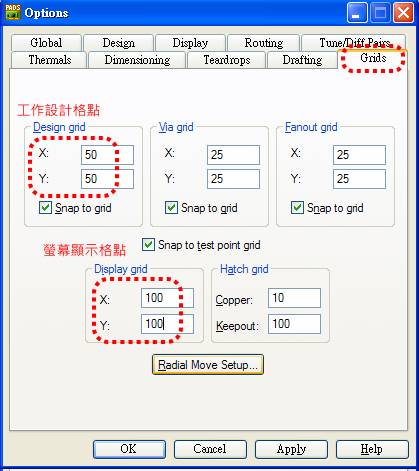

(2) 切換到「格點 (Grids)」頁面(如圖16所示)。
(3) 設定「工作設計格點 (Design grid)」為50，「螢幕顯示格點 (Display grid)」為100。
(4) 按 [OK] 離開。
圖16 選項彈窗
2. 預設線寬設定
PCB設計測驗所有題目均規定除了電源及接地外，其他走線寬度均為8mil。因此先做預設線寬設定︰最小及最適(預設)線寬設定為8mil，最大線寬設定為20mil。

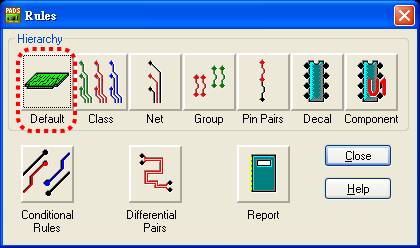

(1) 點選功能表「Setup / Design Rules」，開啟「規則 (Rules)」彈窗(如圖17所示)。
(2) 點選「預設 (Default)」

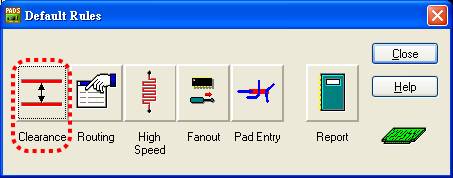

圖示，開啟「預設規則 (Default Rules)」彈窗(如圖18所示)。
(3) 再點選「安全間距 (Clearance)」
圖示，開啟「安全間距規則 (Clearance Rules)」彈窗。
圖17 規則彈窗
圖18 預設規則彈窗

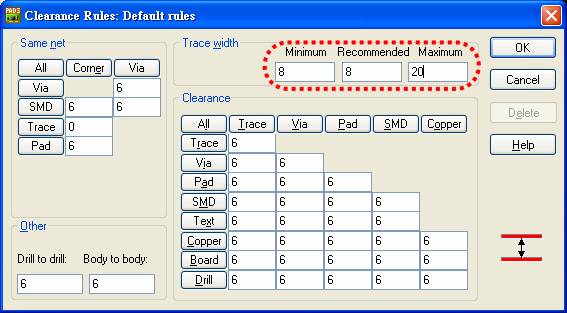

(4) 在「安全間距規則 (Clearance Rules)」彈窗(如圖19所示)中「線寬 (Trace width)」區塊中的「最小 (Minimum)」欄位輸入[8]，「最適 (Recommended)」，欄位輸入[8] ，「最大(Maximum)」，欄位輸入[20] 。
圖19 預設線寬設定
3. 電源、接地線寬設定
PCB設計測驗所有題目均規定電源、接地走線寬度均為20mil，因此只要網絡名稱是VCC、VEE、V-in、+5V、+12V、+15V、-15V和GND、AGND等，均需做最適(預設)及最大線寬為20mil的設定：
(1) 點選「規則 (Rules)」彈窗(如圖20所示)中「網絡 (Net)」
圖示，開啟「網絡規則 (Net Rules)」彈窗。
圖20 網絡規則彈窗

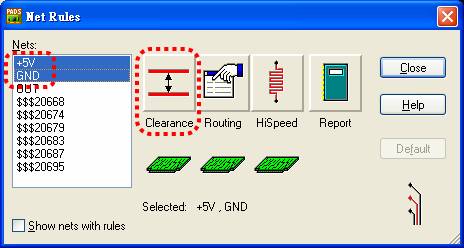

(2) 在「網絡規則 (Net Rules)」彈窗(如圖21所示)左側的選項中，使用「Ctrl」鍵和滑鼠左鍵點選所有電源、接地選項，再點選「安全間距 (Clearance)」
圖示，開啟「安全間距規則 (Clearance Rules)」彈窗。
圖21 網絡規則彈窗

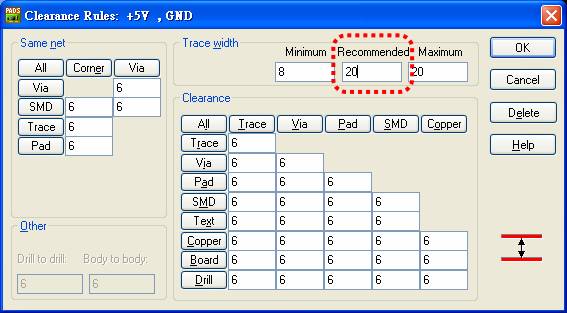

(3) 在「安全間距規則 (Clearance Rules)」彈窗(如圖22所示)中「線寬 (Trace width)」區塊中的「最適 (Recommended)」欄位輸入[20]。
圖22 電源、接地線寬設定
